壁挂式SF6气体在线监测报警系统
DX6000型SF6在线泄漏报警系统
产品说明书
济南东信电子科技有限公司
第1章
系统概述
SF6气体背景简介
六氟化硫(SF6)气体由法国两位化学家Moissan和Lebeau于1900年合成,它以其优异的绝缘和灭弧性能,在电力系统中得到广泛应用。虽然在常态下,SF6气体是一种无色、无味、无毒的惰性气体,但在高压电弧的作用下,这种气体会发生分解,遇到水份后还会产生一些剧毒物质,如氟化亚硫酰(SOF2)、四氟化硫(SF4)、二氟化硫(SF2)等,类似这些剧毒物质即便是微量也能致人非命。
当前,SF6气体在中、高压设备中的大量使用,其安全性已受到人们的普遍关注。针对SF6比空气重,泄漏易聚集,易造成低层空间缺氧,空气含毒环境对人员的威胁等问题,有关部门已制订了一系列相应的行业安全法规,法规中明确规定了人员在进入SF6配电装置室时必须先通风15分钟,对空气中的SF6气体浓度及氧气含量进行监测,在SF6配电装置的低位区应安装能报警的氧量仪和SF6气体报警仪。
DX6000型SF6在线泄漏报警系统,正是按照这些行业安全法规而开发设计的一种智能化在线监测系统。
系统特点与主要功能
1.先进的传感器技术
采用超声波测速技术,可定量检测SF6气体浓度。
2.多重检测功能
主要针对SF6气体泄漏和缺氧状况进行检测,并兼有温度、湿度等环境数据的辅助检测功能,完全符合《电业安全工作规程》要求。
3.早期现场报警技术
微量检测技术能发出早期现场警报,并指示气体泄漏位置,及时通知危险地点内人员疏散,寻找及消除泄漏源,保护运行设备。
4.现场总线设计
一根电缆连接所有采集器及主机,可分立可组合,具有很高的现场适应性。
5.多点组网检测
最多128点同时检测(可根据用户需求扩展),满足现场环境需要,提高检测可靠性。
6.远程控制能力
数据可传送到远方控制中心,并提供开关量信号及+24V信号。
7.开放性设计
可方便组成远程监控系统,系统通讯采用标准通信规约,系统可方便接入综自监控系统或其他系统。
8.长寿型设计
充分利用单片机的工作灵活性,传感器采取间歇式工作测量,大大提高了传感器的工作稳定性和使用寿命。
9.历史数据记录和查询
大容量数据存储器,可查询报警记录。
10.自动语音提示、报警
自动语音提示实时检测结果,加强现场工作人员的直观感觉。
11.免维护设计
整机无可调节器件,高等级、品质保证的元器件选用,优异的抗干扰性能。
系统主要技术特性
工作环境 -10-50℃, 环境湿度≤95%,海拔2000米以下
工作电源 AC/DC 185-265V
功耗 主机:<20VA 变送器:<5W
SF6气体泄漏报警值 缺省:1000ppm,可根据需求执行设置
报警误差<5%(V/V)
氧含量检测范围 0-25.0%(V/V), <0.5%(V/V) 低于18.0%报警
风机启动 1.SF6气体泄漏时自动通风
2.氧气含量≤18.0%时风机自动启动
3.自动定时排风
4.可手动强制启动风机排风
温度显示范围 -20-99℃
湿度显示范围 0-99%RH
报警输出触点功率 AC220V/3A
风机输出触点功率 AC220V/3A(增加风机控制器为30A)
绝缘性能 >10MΩ(外壳与电源间)
抗电强度 >2000V(外壳与电源间)
电磁兼容特性 快速瞬变脉冲群 GB/T17626.4-1999 3级
雷击(浪涌) GB/T17626.5-1999 3级
变送器与主机通讯 标准RS485接口,波特率4800BPS
RTU通讯 标准RS485、RS232接口,波特率4800BPS
第2章
基本操作指南
1、开机

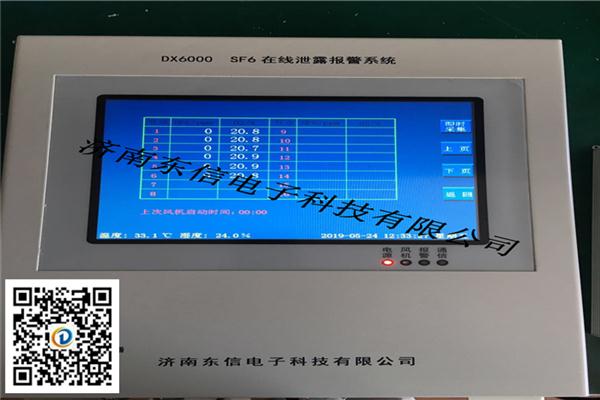

打开电源,主机进入初始化并停留在主菜单页面上,六个功能图标分别为:数据测量、报警记录、基本设置、通风、模拟报警、系统信息,最下面会显示当前环境温度、湿度和当前时间。
2、系统操作
1)数据测量
点击“数据测量”图标进入页面,显示O2和SF6的实测数据,如果超过16个监测点,请按右侧“下页”键切换页面;系统自动设定每分钟采集一次,如需快速采集请按右侧“及时采集”按钮;表格下方会记录上次风机启动的时间。
点击“报警记录”图标进入报警数据页面,所有的超标报警的数据均会记录在此,超过容量将自动覆盖。
点击“基本设置”图标进入设置页面,按下一页进入设置页面的第二页,设置完成后必须点击右侧“读取零点”按钮,并按确定退出。每次开机必须执行“读取零点”功能。各设置功能如下:
从机采集点个数:表示采集器(也称O2和SF6传感器)数量;
风机开启时间设定:表示风机自动启动时间;
每天开启次数:表示风机每天自动启动的次数;
风机运行时间:表示风机单次运行的持续时间;
SF6泄漏报警阈值:表示SF6气体浓度报警值设定;
O2含量报警阈值:表示氧气浓度报警值设定;
时间设置:表示系统时钟;
平均处理:表示对采集信号的修正处理;
基准点个数:表示标准点(也称温湿度采集器)的数量,一般设置成1;
零点修正:表示对基准数值修正,一般不小于100;
修正系数:表示采集信号放大的倍率,一般设置成1;
采集周期:表示系统多久采集一次数据,一般设置成1。
读取零点:表示系统的初始化数据(每次开机必须重新读取零点)
点击“通风”图标,风机将立即执行通风功能,并显示倒计时。
点击“模拟报警”图标,主机将执行模拟报警功能。
点击“系统信息”图标,显示仪器名称及软件版本号。
注意:非系统维护人员,请勿进入“系统设置”。
第3章
系统组成示意图
系统结构示意图
系统的连接与安装
●系统主机:屏柜式或壁挂式。一般安装于主控室内专用屏柜上或开关室门口,高度以便于观察显示窗且便于操作为宜,连接AC220V电源及通讯电缆、警灯及风机控制输出。
●SF6气体采集器一般根据气室分布情况进行布点,安装于距地面0—10cm的槽钢或地面上,使之既要保障能及时监测现场环境情况,又不浪费设备资源。
●所有数据连接线应采用屏蔽电缆。
第4章
用户须知与常见故障
用户须知
1.气体采集器在使用过程中应该避免大量灰尘和化学品的侵入;
2.主机及采集器严禁覆盖、挤压、碰撞,以及不恰当的操作,避免影响系统正常工作,甚至导致损坏!
常见故障排除
请参照以下办法,依次进行故障排除:
系统主机无任何显示
1.检查是否有电源输入;
2.检查主机电源开关是否打开;
3.打开主机接线盒,检查电源输入插座是否紧固;
4.如果进行以上检查均没有发现问题,请立即与我们的技术支持人员联系。
主机或显示单元显示混乱或部分无显示
1.关闭系统总电源10秒后重新启动
2.检查采集器接线插头是否紧固;
3.如果进行以上检查均没有发现问题,请立即与我们的技术支持人员联系。
其它问题请直接与我们联系!
附录
SF6行业安全法规摘录
Safety Regulation Extracts
■第191条 装有SF6设备的配电装置室和SF6气体实验室,必须装设强力通风装置。风口应设置在室内低部。
■第192条 在室内,设备充装SF6气体时,周围环境相对湿度应≤80%,同时必须开启通风系统,并避免SF6气体漏泄到工作区。工作区空气中SF6气体含量不得超过1000ppm。
■第196条 工作人员进入SF6配电装置室,必须先通风15min,并用检漏仪测量SF6气体含量。尽量避免一人进入SF6配电装置室进行巡视,不准一人进入从事检修工作。
■第198条 进入SF6配电装置室低位区或电缆沟进行工作应先检测含氧量(不低于18%)和SF6气体含量是否合格。
■第199条 在SF6配电装置室低位区应安装能报警的氧量仪和SF6气体泄漏警报仪。这些仪器应定期试验,保证完好。
■第203条 发生紧急事故应立即开启全部通风系统进行通风,发生设备防爆膜破裂时,应停电处理,并用汽油或丙酮擦拭干净。
摘自《电业安全工作规程》(发电厂和变电所电气部分)
2.检查主机电源开关是否打开;
3.打开主机接线盒,检查电源输入插座是否紧固;
4.如果进行以上检查均没有发现问题,请立即与我们的技术支持人员联系。
主机或显示单元显示混乱或部分无显示
1.关闭系统总电源10秒后重新启动
2.检查采集器接线插头是否紧固;
3.如果进行以上检查均没有发现问题,请立即与我们的技术支持人员联系。
其它问题请直接与我们联系!
附录
SF6行业安全法规摘录
Safety Regulation Extracts
■第191条 装有SF6设备的配电装置室和SF6气体实验室,必须装设强力通风装置。风口应设置在室内低部。
■第192条 在室内,设备充装SF6气体时,周围环境相对湿度应≤80%,同时必须开启通风系统,并避免SF6气体漏泄到工作区。工作区空气中SF6气体含量不得超过1000ppm。
■第196条 工作人员进入SF6配电装置室,必须先通风15min,并用检漏仪测量SF6气体含量。尽量避免一人进入SF6配电装置室进行巡视,不准一人进入从事检修工作。
■第198条 进入SF6配电装置室低位区或电缆沟进行工作应先检测含氧量(不低于18%)和SF6气体含量是否合格。
■第199条 在SF6配电装置室低位区应安装能报警的氧量仪和SF6气体泄漏警报仪。这些仪器应定期试验,保证完好。
■第203条 发生紧急事故应立即开启全部通风系统进行通风,发生设备防爆膜破裂时,应停电处理,并用汽油或丙酮擦拭干净。
摘自《电业安全工作规程》(发电厂和变电所电气部分)
⑶ 校准:为保证测量数值的精确,仪器连续运行3个月必须进行重新标定校准。方法:通入标准气体看液晶屏显示。若显示数值不在+3%范围时,通过配接控制器对其进行“标定”操作,详情见配接控制器说明书;若数值不能标定到该范围内,请更换传感器或与我公司联系。
