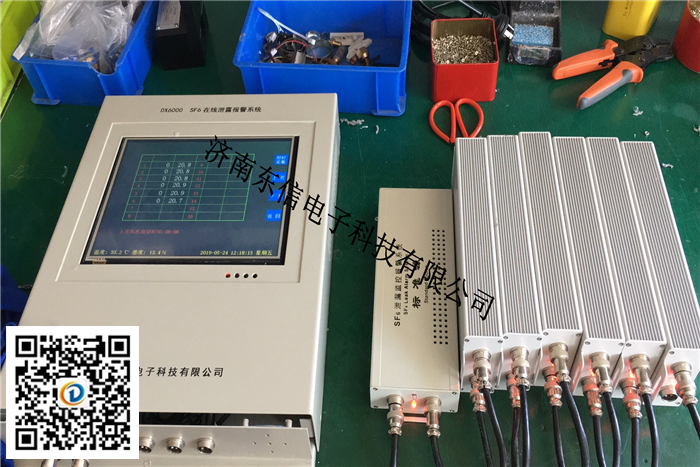

预制舱六氟化硫+氧气双气体探头SF6报警装置

预制舱六氟化硫+氧气双气体探头SF6报警装置 济南东信电子科技有限公司

预制舱六氟化硫+氧气双气体探头SF6报警装置,国网SF6报警器,SF6报警装置,控制器继电器,SF6&O2双气体探测器,风机控制箱

●系统主机:屏柜式或壁挂式。一般安装于主控室内专用屏柜上或开关室门口,高度以便于观察显示窗且便于操作为宜,连接AC220V电源及通讯电缆、警灯及风机控制输出。

●SF6气体采集器一般根据气室分布情况进行布点,安装于距地面0—10cm的槽钢或地面上,使之既要保障能及时监测现场环境情况,又不浪费设备资源。

所有数据连接线应采用屏蔽电缆。

基本操作指南

1、开机

打开电源,主机进入初始化并停留在主菜单页面上,六个功能图标分别为:数据测量、报警记录、基本设置、通风、模拟报警、系统信息,最下面会显示当前环境温度、湿度和当前时间。

2、系统操作

1)数据测量

?点击“数据测量”图标进入页面,显示O2和SF6的实测数据,如果超过16个监测点,请按右侧“下页”键切换页面;系统自动设定每分钟采集一次,如需快速采集请按右侧“及时采集”按钮;表格下方会记录上次风机启动的时间。

?点击“报警记录”图标进入报警数据页面,所有的超标报警的数据均会记录在此,超过容量将自动覆盖。

?点击“基本设置”图标进入设置页面,按下一页进入设置页面的第二页,设置完成后必须点击右侧“读取零点”按钮,并按确定退出。每次开机必须执行“读取零点”功能。各设置功能如下:

    从机采集点个数:表示采集器(也称O2和SF6传感器)数量;

    风机开启时间设定:表示风机自动启动时间;

    每天开启次数:表示风机每天自动启动的次数;

    风机运行时间:表示风机单次运行的持续时间;

    SF6泄漏报警阈值:表示SF6气体浓度报警值设定;

    O2含量报警阈值:表示氧气浓度报警值设定;

    时间设置:表示系统时钟;

    平均处理:表示对采集信号的修正处理;

    基准点个数:表示标准点(也称温湿度采集器)的数量,一般设置成1;

    零点修正:表示对基准数值修正,一般不小于100;

    修正系数:表示采集信号放大的倍率,一般设置成1;

    采集周期:表示系统多久采集一次数据,一般设置成1。

    读取零点:表示系统的初始化数据(每次开机必须重新读取零点)

?点击“通风”图标,风机将立即执行通风功能,并显示倒计时。

?点击“模拟报警”图标,主机将执行模拟报警功能。

?点击“系统信息”图标,显示仪器名称及软件版本号。

注意:非系统维护人员,请勿进入“系统设置”。

统主要技术特性

工作环境            -10-50℃, 环境湿度≤95%,海拔2000米以下

工作电源 AC/DC 185-265V

功耗 主机:<20VA   变送器:<5W

SF6气体泄漏报警值 缺省:1000ppm,可根据需求执行设置

报警误差<5%(V/V)

氧含量检测范围 0-25.0%(V/V), <0.5%(V/V) 低于18.0%报警

风机启动 1.SF6气体泄漏时自动通风

2.氧气含量≤18.0%时风机自动启动

3.自动定时排风

4.可手动强制启动风机排风

温度显示范围 -20-99℃

湿度显示范围 0-99%RH

报警输出触点功率 AC220V/3A

风机输出触点功率 AC220V/3A(增加风机控制器为30A)

绝缘性能 >10MΩ(外壳与电源间)

抗电强度 >2000V(外壳与电源间)

电磁兼容特性 快速瞬变脉冲群  GB/T17626.4-1999 3级

雷击(浪涌)    GB/T17626.5-1999 3级

变送器与主机通讯 标准RS485接口,波特率4800BPS

RTU通讯 标准RS485、RS232接口,波特率4800BPS
