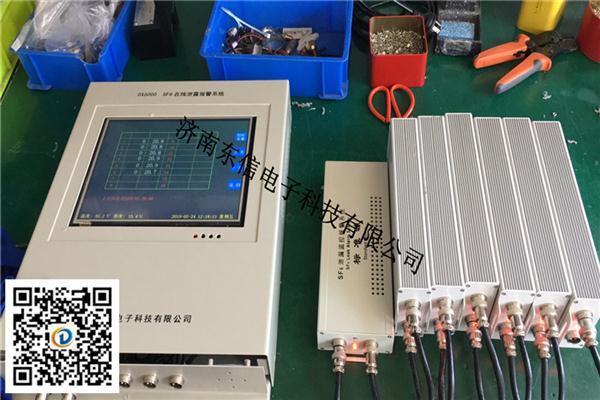

配电室SF6在线监测系统

  • 配电室SF6在线监测系统
配电室SF6在线监测系统
配电室SF6在线监测系统
统的连接与安装
●壁挂式主机:一般安装于主控室内专用屏柜上或GIS室门口,高度便于观察显示窗及操作为宜,连接AC220V电源及通讯电缆、报警灯及风机控制器。
●SF6+O2探测器一般根据气室分布情况进行布点,安装地面上或距地面5-10cm的槽钢上,确保能及时监测现场环境情况。
●声光报警灯:安装在出入门的上方或主机的上方或其他合适位置
●风机控制器:安装在主机一侧或其他合适位置
系统主要技术特性
(1)功 耗:≤10W
工作电压:AC220V±15%,50Hz±1%
(2)工作环境
温度范围:-20℃~+55℃
湿度范围:≤99%RH
大气压力:86kPa~106kPa
(3)SF6测量指标
测量范围:0~1500ppm
测量精度:  ±5%或者±20真值取大者
分辨率:1ppm
(4)氧气测量指标
检测浓度:0~25%
氧气浓度报警点:18%
氧气测量精度:±0.3%
(5)其它指标
开关量输出容量:24V/48V/110V/220V
风机输出触点电流:45A(可根据用户需求定制)
风机通风时间设定:可设置,默认15MIN/次
通讯方式: RS-485总线方式,通用电力通信规约
注意事项
设备安装、操作和维护之前务必仔细阅读本技术手册。安装及操作必须严格遵守相关标准。
探测器的任何操作都必须由专业人员执行。严禁带电操作(如安装、零部件更换等)
不能安装在环境非常潮湿的场所
环境尽量做到无油烟,无粉尘,
传感器内部可能含有腐蚀性溶液,处理时应特别小心。
勿擅自拆卸仪器。
切勿将探测器置于超范围的温度下工作。
传感器禁止高浓度气体的冲击。
传感器使用寿命到期时,应及时更换传感器。
控制器为非防爆产品,应安装在非防爆场合,采用壁挂式安装。特点: 液晶显示,全中文菜单操作; 单回路 2 总线通讯,信号无极性设计,具有自动保护功能,系统抗干扰能力强,布线经济,安装方便; 自动故障检测,能准确指示故障部位及类型; 可自动检索探测器类型和报警点,实现%LEL / ppm / %vol 多类型探测器在同一系统监控,无需设置; 内置大容量数据存储,能记录 999 条报警信息、100 条开机时间信息以及 100 条关机时间信息,信息掉电不丢失; RS485 总线通讯接口(选配,标准 Modbus/RTU 协议),能实现与上位机控制系统联网,实现异地监控,大大提高可监控的及时性、准确性; 内置 2 组继电器触点信号输出,可联动控制排风扇或电磁阀等设备。联动信号可手动或自动输出。
