六氟化硫气体报警器

双气体SF6报警在线监测系统

  • 双气体SF6报警在线监测系统
双气体SF6报警在线监测系统
双气体SF6报警在线监测系统
检测气体:六氟化硫、SF6
检测范围:0~100ppm、500ppm、1000ppm、
分 辨 率:0.01ppm(0~100 ppm);0.1ppm(0~1000 ppm);
工作方式:固定式连续工作,扩散式、管道式、流通式、泵吸式可选
检测误差:≤±3%(F.S)
响应时间:≤30S
输出信号:电流信号输出4~20mA、继电器输出
报警方式:2路无源节点信号输出,报警点可设置
工作环境:-20℃~+50℃(特殊要求:-40℃~+70℃)
相对湿度:≤90%RH
工作电压:12~30V(DC)
传感器寿命:3年
防爆形式:探头变送器及传感器均为隔爆型
防爆等级:ExdⅡCT6
连接电缆:三芯电缆(单根线径≥1.5mm);建议选用屏蔽电缆
连线距离:≤1000m
防护等级:IP65
重    量:1.5Kg
应用场所
配电室、变电站、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、设备监测等。
SF6http://www.qitijianlouyi.cn/
气体检测器特点:
●防爆等级为ExdⅡCT6
●高精度、长寿命的进口气体传感器
●自动温度补偿、零点、满量程漂移补偿
●防高浓度气体冲击的自动保护功能
●全软件校准功能,用户也可自行校准,用3个按键实现,操作简单
●二线制4~20mA输出
●两个电缆进线口,方便现场安装
●独立气室结构,传感器更换便捷
 电厂配电室六氟化硫报警器是一款专门用于检测六氟化硫气体泄漏、并能实时显示气体浓度,24小时实时在线检测的报警装置。六氟化硫报警器由气体报警控制器和气体探测器两部分组成,气体探测器安装在气体泄漏检测现场,通过核心部件气体传感器,实现气体浓度的实时检测,也可以独立工作。气体报警控制器可放置于值班室内,接收气体探测器检测的浓度,并实现浓度的显示及浓度超标后的声光报警功能,并可以联动外接设备(如电磁阀、排风扇、喷淋装置)通过开关量上传PLC、DCS、消防系统等。

六氟化硫报警器是我公司科研人员根据市场需求与多家科研机构联合研制成功的新一代高科技电子产品,报警探测器是按照GB15322-2003《气体探测器技术要求及试验方法》严格设计制造,探测器内的检测传感器采用进口传感器作为检测元件,灵敏度高,响应速度块,当报警器探测到环境中的六氟化硫气体浓度达到或超过预设置报警点时,控制主机立即发出声光报警,同时可启动排风装置,已达到安全之目的。

特点:
采用进口传感器,数字信号,性能稳定
抗干扰,灵敏可靠
使用环境范围宽,使用寿命长
技术指标:
工作电压:DC12V
检测气体:六氟化硫
检测原理:电化学式.半导体.红外线.超声波
检测范围:0-100 PPm或0-30000 PPm以内
响应时间:≤30s
恢复时间:≤90s
功耗:≤3.5W/路
计量误差≤±5%LEL
防爆等级:ExdⅡBT6
使用温度:-40℃--70℃
使用湿度:≤95%RH
六氟化硫气体报警器,六氟化硫报警器,六氟化硫泄漏报警器,能自动适应环境的变化,自动修正传感器的老化曲线,保持恒定的报警灵敏度,具备识别传感器故障及提供高浓度气体超限保护的能力,当传感器由于老化而可能失去功能时,六氟化硫气体报警器能自动识别并报警,有效避免了漏报,内置唯一的电子串号,无需拨码,避免了拨码开关的机械故障带来的系统不稳定。 六氟化硫气体报警器产品特点:
◆液晶背光多个体显示;
◆抗干扰、防尘、抗湿、抗腐蚀;
◆各检测点独立设定,检测历史查询,自主设定一、二级报警值,零点漂移正位,中文显示。 六氟化硫气体报警器技术参数:
◆工作电压:AC220V±10%
◆备电使用时间:≥2.5h
◆使用温度:0℃~+55℃
◆背光液晶显示:PPM/%LEL/×10PPM
◆个体声光报警、个体浓度数值显示
◆主、备电自动转换,自我保护
◆频率信号、联动阀门、风机、110报警灯
◆使用湿度:≤90%RH
拥有全套资质,质量过硬,产品精致美观。
六氟化硫气体报警器主要用于检测SF6的浓度(ppm),能将现场气体浓度信息实时传输给适配控制器,可以采用集中总线供电或独立区域供电,采用单片计算机技术和高灵敏抗中毒型气体传感器。

专业生产在线式/固定式、、六氟化硫报警器、六氟化硫浓度检测报警器, 六氟化硫报警器的特点为检测精度高、性能稳定、抗中毒、抗干扰能力强,质量可靠。六氟化硫报警器可长期工作于易燃易爆气体场所,与报警控制器配套使用,实时监测现场气体浓度,浓度超标确保第一时间发出报警信号,及时消除隐患。
SF6浓度报警_小区变SF6_六氟化硫气体报警器由控制器、探测器、信号电缆等组成配套使用,为壁挂固定式。每路探测器监测环境为半径1平方米,可根据自己的需求来选择需要气体报警控制器与探测器的数量。

 SF6气体已有百年历史,它是法国两位化学家Moissan和Lebeau于1900年合成的人造惰性气体,1940年前后,美国将其用于曼哈顿计划(核军事)。SF6是强电负性气体,它的分子极易吸附自由电子而形成质量大的负离子,削弱气体中碰撞电离过程,因此其电气绝缘强度很高,在均匀电场中约为空气绝缘强度的2.5倍。SF6气体在t≈2000K时出现热分解高峰,因此在交流电弧电流过零时,SF6对弧道的冷却作用比空气强得多,其灭弧能力约为空气的100倍。SF6气体绝缘的管道输电线的优点是介质损耗小、传输容量大,且可用于高落差场合,因此常用于水电站出线,取代常规的充油电缆。SF6气体绝缘的变压器具有防火防爆的优点,这种配电变压器特别适用于人口稠密的地区和高层建筑的供电。SF6气体绝缘的超高压变压器已研制成功,全气体绝缘变电所将是变电技术发展的一个方向。
气体检测器技术指标:

检测气体:空气中的六氟化硫SF6
检测方式:固定、在线检测,扩散式测量
测量范围:0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL
分辨率  :0.1ppm、0.1%LEL
精  度:±3%FS
显示方式:液晶显示(可选)
响应时间:≤30秒
恢复时间:≤60秒
防爆标志:ExdⅡCT6
防爆连接螺纹:3/4"NPT
信号输出:4~20mA二线制标准电流(最大负载1500欧姆)
最大传输距离:1100米(Rvv0.75平方毫米屏蔽电缆)
工作温度:-20℃~+50℃
湿    度:10%~95%RH (非凝露)
电    源:24VDC±12VDC
最大功耗:2.5W
气体检测器特点:
●防爆等级为ExdⅡCT6
●高精度、长寿命的进口气体传感器
●自动温度补偿、零点、满量程漂移补偿
●防高浓度气体冲击的自动保护功能
●全软件校准功能,用户也可自行校准,用3个按键实现,操作简单
●二线制4~20mA输出
●两个电缆进线口,方便现场安装
●独立气室结构,传感器更换便捷
气体检测器技术指标:
检测气体:空气中的六氟化硫SF6
检测方式:固定、在线检测,扩散式测量
测量范围:0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL
分辨率  :0.1ppm、0.1%LEL
精  度:±3%FS
显示方式:液晶显示(可选)
响应时间:≤30秒
恢复时间:≤60秒
防爆标志:ExdⅡCT6
防爆连接螺纹:3/4"NPT
信号输出:4~20mA二线制标准电流(最大负载1500欧姆)
最大传输距离:1100米(Rvv0.75平方毫米屏蔽电缆)
工作温度:-20℃~+50℃
相对湿度:10%~95%RH (非凝露)
电  源:24VDC±12VDC
最大功耗:2.5W
{dede:channelartlist typeid='16,0'}
 {dede:arclist titlelen=80 orderby ='pubdate' limit='1,4'}
{dede:arclist titlelen=80 orderby ='pubdate' limit='0,1'}
一、系统概述
SF6气体泄漏监控子系统主要对SF6气体为绝缘介质的高压电器设备场所内进行环境监测。当场所内设备发生SF6气体泄漏时,由于SF6气体的密度是空气的5倍,积累于底层空间,并造成局部缺氧,引起严重事故。为此:《电业安全工作规程》(发电厂和变电站部分)特别规定,工作人员进入SF6配电装置室低位区或电缆沟进行工作必须保证SF6气体浓度小于1000ppm,含氧量不低于18%及周围环境相对湿度80%,同时必须开启通风系统。
三、主要功能
本系统采用间歇式检测模式,进行在线监测其场所内SF6气体浓度及O2含量和环境温度、湿度的状态监测,当场所内SF6浓度及O2含量和环境湿度发生变化时,传感器立即响应这些变化。实现对场所内SF6浓度及O2的含量和环境温度、湿度进行有效地监测。通过现场总线(RS485)由监控报警主机采集状态参数,当场所内出现超限值时,进入预警声光报警同时启动风机进行通风换气或启动除湿机进行除湿。同时将状态参数上传输给监控中心。在监控中心电子地图上进行定位及管理和环境参量超过预设值时发出视听告警在电子地图界面上闪烁显示,按照预设置联动方案,对通道门体、风机以及水泵等进行管理;以及通过语音、短信方式自动通知值班维护人员,特别是对日常巡视和维护人员人身安全得到可靠的保障。

四、监控报警主机
1)产品概述
监控报警主机由CPU主控单元、通信单元、液晶显示单元、键盘操作单元、电源管理单元、状态指示单元、语音播报单元、人体感应启动单元等集成在一个挂壁式金属机箱内。本监控报警主机一般安装在SF6开关室、组合电器室(GIS)等场所人员入口处的醒目位置,介于后台软件和就地检测装置之间的设备。

2)主要功能
监控报警主机主要用于对下采集实时数据(包括控制器在内),对这些数据进行保存和管理,具有判断现场数据是否超出设定报警阀值的功能,超出则进行报警输出,启动风机进行通风或启动除湿进行除湿,同时声光报警器进入报警状态,并能接收入口处人员入室启动风机进行通风的功能。并可随时接收一体化信息平台的访问; 监控报警主机的液晶显示屏显示现场实时数据、历史数据、历史报警数据和报警时间等各种参数;还可采用键盘/触模屏实现项目设置、时间设置、阀值设置、定时采集设置、定时启动风机设置,还设有人体感应启动液晶显示屏背光及语音播报实时数据等多种配置和管理功能。并能支持外置显示屏状态显示及语音播报功能;

3) 主要参数
◆连接测点: SF6检测点30个,风机控制点1个;
◆继电器报警输出: 1路有源常开触点输出;
◆防护等级: IP45;
◆工作电源及整机功耗: AC/DC 85V~265V;<15W;
◆输出电压: DC/24V;
◆通信协议及通信接口: ModbusRTU协议;CRC16校验;RS-485接口;
◆系统设置: 支持报警阀值、系统时间、采集点数、采集间隔时间、风机启动时间等设置;
◆检测间隔: 出厂设置:1分钟(1s~24h范围内可选);
◆数据存储: 存储历史数据、报警数据、风机动作数据;
◆风机启停: 支持人体检测,手动/定时/自动/风机启停;
◆机箱材质: 优质金属机箱;
◆工作环境: 室内,温度:-30℃~+60℃,湿度:≤95﹪RH;

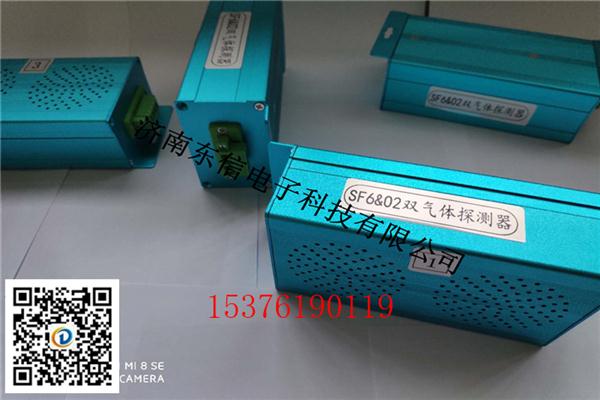

五、双气体检测器
1)产品概述
双气体检测器主要由SF6传感器和O2传感器、温湿度传感器及CPU主控电路、通信模块、电源模块等集成在一个优质铝型材一体化结构机箱内,完成SF6浓度、O2含量及温湿度的检测。将检测结果采用现场总线(RS-485)方式传输给监控主机或PC机进行实时显示。接线方式选用可插拔式接线端子,电源与通讯接线采用两进两出接线方式,设有接线端子护罩,安全又可靠。是具有全数字传输功能的新一代高精度双气体检测检测器。
2)主要参数
◆SF6测量范围:0~1000ppm 、测量误差:±100ppm
◆O2测量范围:0 ~ 30%;测量误差率:<1%;
◆温度测量范围:-40 ~ +80℃ 温度测量误差:<±1℃;
◆湿度测量范围:0 ~ 99%RH; 湿度测量误差率:<±5%;
◆工作电源及功耗: DC/24V;<5W;
◆外壳材质: 铝合金形材机箱;
◆通信协议: ModbusRTU协议;CRC16校验;
◆通信接口:RS-485接口;
◆工作环境: 室内,温度:-30℃~+60℃,湿度:≤95﹪RH;
六、温湿度检测器
1) 产品概述
温湿度检测器具有检测及通信传输功能,并将检测到的实时温湿度数据通过RS-485总线传送至监控主机或PC机进行实时显示。产品的外壳选用优质铝型材一体化结构,接线方式选用可插拔式接线端子,电源与通讯接线采用两进两出接线方式,设有接线端子护罩,安全又可靠。是具有全数字传输功能的新一代高精度温湿度检测器。

2) 主要参数
◆温度测量范围:-40 ~ +80℃ 误差:<±1℃;
◆湿度测量范围:0 ~ 99%RH;误差率:<±5%;
◆工作电源及功耗: DC/24V;<5W;
◆外壳材质: 铝合金型材机箱;
◆通信协议 ModbusRTU协议;CRC16校验;
◆通信接口:RS-485接口;
◆工作环境: 室内,温度:-30℃~+60℃,湿度:≤95﹪RH;
七、风机控制器
1) 产品概述
风机控制器由CPU主控单元和通信单元等集成在一个优质铝型材一体化结构机箱内,当场所内出现SF6气体浓度超标或缺氧时,由监控主机传送过来的指令控制风机启停,对现场进行通风。
2) 主要参数
◆输出触点容量:无源触点常开、常闭各一对,触点容量10A;
◆工作方式:脉冲式;
◆工作电源及功耗:DC/24V;<5W;
◆外壳材质: 优质金属机箱;
◆外型尺寸: 100mm×150mm×37mm;
八、双人体感应声光报警器
1 )产品概述
人体感应声光报警器,由二个完全独立人体感应器组成,分A感应区和B感应区。无论工作人员进入A、B哪一个感应区,都会自动感应到人员的信息,将信息发送给监控主机。只有当监控主机先接收到A感应区信息,后接收到B感应区信息时,监控主机才将启动风机进行场所内通风;除此之外,风机不启动,实现工作人员进入场所再启动风机的功能,避免频启动风机。声光报警器是由监控主机控制,当场所内出现超标时,监控主机输出触点由常开状态切换为闭合状态,启动声光报警器进行报警。警示维护人员,做好安全措施。
九、显示屏
1 )产品概述
显示屏由控制单元、通信单元、人体感应启动显示及语音播报单元组成,当人体感应器感应到人身启动信息,将启动信息通过485总线传输给监控主机,由监控主机控制显示单元显示室内SF6最高值及对应机号和O2最低值及对应机号,最后显示室内是否安全,同时语音播报显示内容。专为多个入口而设计,一般安装在场所入口处,为工作人员在进入每个入口时都能及时播报和显示场所内状态和安全情况。

产品特点

先进的传感器技术:采用超声波测速技术,可宣检测SF6气体浓度。

多重检测功能:主要针对SF6气体泄漏和缺氧状况进行检测,并兼有温度,湿度等环境数据的辅助功检测功能,完全符合《电业安全工作规程》要求。

早期现场报警技术:微量检测技术能发出早期现场警报,并指示气体泄漏位置,及时通知危险地点内人员疏散,寻找及消除泄漏源,保护运行设备。

现场总线设计:一根电缆连接所有采集器及主机,可分立可组合,具有很高的现场适应性。

多点组网检测:最多128点同时检测(可根据用户需求扩展),满足现场环境需要,提高检测可靠性。

远程控制能力:数据可传送到远方控制中心,控制中心也可直接远程查询、控制监控系统。

开放性设计:可方便组成远程监控系统,实现遥测、遥控功能;系统通讯采用标准通信规约,系统可方便接入综合监控系统或其它系统。

长寿型设计:充分利用单片机的工作灵活性,传感器采取间歇式工作测量,大大提高了传感器的工作稳定性和使用寿命。

历史数据记录和查询:大容量数据存储器,可通过笔记本电脑等外高进行快捷查询。

自动语音提示、报警:自动语音提示实时检测结果,加强现场工作人员的直观感觉。

免维护设计:整机无可调节器件,选用高等级、高品质的元器件,具有优异的抗干扰性能。

技术参数

工作环境:--30℃~+65℃,环境湿度≤95%,海拔2000米以下
工作电源及功耗:AC/DC 185~265V  主机﹤20VA
变送器:﹤5W
SF6气体泄漏报警值:缺省1000ppm,可根据需求执行设置,报警误差﹤5%(V/V)
氧含量检测范围:0~25%(V/V), ﹤0.5%(V/V)  低于18%报警
风机启动SF6气体泄漏时自动通风
氧气含量≤18%时风机自动启动
自动定时排风可手动强制启动风机排风
温度测量范围:-20℃ ~ +99℃
湿度测量范围:0~99%RH
报警输出触点功率:AC220V/3A
风机输出触点功率:AC220V/3A(增加风机控制器为30A)
绝缘性能>10MΩ(外壳与电源间)
抗电强度>2000V(外壳与电源间)
外观尺寸主机:400*270*84    风控:350*250*150  采集器:238*90*36
RTU通讯标准RS485、RS232接口,波特率4800BPS
本系统采用间歇式检测模式,进行在线监测其场所内SF6气体浓度及O2含量和环境温度、湿度的状态监测,当场所内SF6浓度及O2含量和环境湿度发生变化时,传感器立即响应这些变化。实现对场所内SF6浓度及O2的含量和环境温度、湿度进行有效地监测。通过现场总线(RS485)由监控报警主机采集状态参数,当场所内出现超限值时,进入预警声光报警同时启动风机进行通风换气或启动除湿机进行除湿。同时将状态参数上传输给监控中心。在监控中心电子地图上进行定位及管理和环境参量超过预设值时发出视听告警在电子地图界面上闪烁显示,按照预设置联动方案,对通道门体、风机以及水泵等进行管理;以及通过语音、短信方式自动通知值班维护人员,特别是对日常巡视和维护人员人身安全得到可靠的保障。

四、监控报警主机
1)产品概述
监控报警主机由CPU主控单元、通信单元、液晶显示单元、键盘操作单元、电源管理单元、状态指示单元、语音播报单元、人体感应启动单元等集成在一个挂壁式金属机箱内。本监控报警主机一般安装在SF6开关室、组合电器室(GIS)等场所人员入口处的醒目位置,介于后台软件和就地检测装置之间的设备。

2)主要功能
监控报警主机主要用于对下采集实时数据(包括控制器在内),对这些数据进行保存和管理,具有判断现场数据是否超出设定报警阀值的功能,超出则进行报警输出,启动风机进行通风或启动除湿进行除湿,同时声光报警器进入报警状态,并能接收入口处人员入室启动风机进行通风的功能。并可随时接收一体化信息平台的访问; 监控报警主机的液晶显示屏显示现场实时数据、历史数据、历史报警数据和报警时间等各种参数;还可采用键盘/触模屏实现项目设置、时间设置、阀值设置、定时采集设置、定时启动风机设置,还设有人体感应启动液晶显示屏背光及语音播报实时数据等多种配置和管理功能。并能支持外置显示屏状态显示及语音播报功能;

3) 主要参数
◆连接测点: SF6检测点30个,风机控制点1个;
◆继电器报警输出: 1路有源常开触点输出;
◆防护等级: IP45;
◆工作电源及整机功耗: AC/DC 85V~265V;<15W;
◆输出电压: DC/24V;
◆通信协议及通信接口: ModbusRTU协议;CRC16校验;RS-485接口;
◆系统设置: 支持报警阀值、系统时间、采集点数、采集间隔时间、风机启动时间等设置;
◆检测间隔: 出厂设置:1分钟(1s~24h范围内可选);
◆数据存储: 存储历史数据、报警数据、风机动作数据;
◆风机启停: 支持人体检测,手动/定时/自动/风机启停;
◆机箱材质: 优质金属机箱;
◆工作环境: 室内,温度:-30℃~+60℃,湿度:≤95﹪RH;
五、双气体检测器
1)产品概述
双气体检测器主要由SF6传感器和O2传感器、温湿度传感器及CPU主控电路、通信模块、电源模块等集成在一个优质铝型材一体化结构机箱内,完成SF6浓度、O2含量及温湿度的检测。将检测结果采用现场总线(RS-485)方式传输给监控主机或PC机进行实时显示。接线方式选用可插拔式接线端子,电源与通讯接线采用两进两出接线方式,设有接线端子护罩,安全又可靠。是具有全数字传输功能的新一代高精度双气体检测检测器。
2)主要参数
◆SF6测量范围:0~1000ppm 、测量误差:±100ppm
◆O2测量范围:0 ~ 30%;测量误差率:<1%;
◆温度测量范围:-40 ~ +80℃ 温度测量误差:<±1℃;
◆湿度测量范围:0 ~ 99%RH; 湿度测量误差率:<±5%;
◆工作电源及功耗: DC/24V;<5W;
◆外壳材质: 铝合金形材机箱;
◆通信协议: ModbusRTU协议;CRC16校验;
◆通信接口:RS-485接口;
◆工作环境: 室内,温度:-30℃~+60℃,湿度:≤95﹪RH;
六、温湿度检测器
1) 产品概述
温湿度检测器具有检测及通信传输功能,并将检测到的实时温湿度数据通过RS-485总线传送至监控主机或PC机进行实时显示。产品的外壳选用优质铝型材一体化结构,接线方式选用可插拔式接线端子,电源与通讯接线采用两进两出接线方式,设有接线端子护罩,安全又可靠。是具有全数字传输功能的新一代高精度温湿度检测器。

2) 主要参数
◆温度测量范围:-40 ~ +80℃ 误差:<±1℃;
◆湿度测量范围:0 ~ 99%RH;误差率:<±5%;
◆工作电源及功耗: DC/24V;<5W;
◆外壳材质: 铝合金型材机箱;
◆通信协议 ModbusRTU协议;CRC16校验;
◆通信接口:RS-485接口;
◆工作环境: 室内,温度:-30℃~+60℃,湿度:≤95﹪RH;
七、风机控制器
1) 产品概述
风机控制器由CPU主控单元和通信单元等集成在一个优质铝型材一体化结构机箱内,当场所内出现SF6气体浓度超标或缺氧时,由监控主机传送过来的指令控制风机启停,对现场进行通风。
2) 主要参数
◆输出触点容量:无源触点常开、常闭各一对,触点容量10A;
◆工作方式:脉冲式;
◆工作电源及功耗:DC/24V;<5W;
◆外壳材质: 优质金属机箱;
◆外型尺寸: 100mm×150mm×37mm;
八、双人体感应声光报警器
1 )产品概述
人体感应声光报警器,由二个完全独立人体感应器组成,分A感应区和B感应区。无论工作人员进入A、B哪一个感应区,都会自动感应到人员的信息,将信息发送给监控主机。只有当监控主机先接收到A感应区信息,后接收到B感应区信息时,监控主机才将启动风机进行场所内通风;除此之外,风机不启动,实现工作人员进入场所再启动风机的功能,避免频启动风机。声光报警器是由监控主机控制,当场所内出现超标时,监控主机输出触点由常开状态切换为闭合状态,启动声光报警器进行报警。警示维护人员,做好安全措施。
九、显示屏
1 )产品概述
显示屏由控制单元、通信单元、人体感应启动显示及语音播报单元组成,当人体感应器感应到人身启动信息,将启动信息通过485总线传输给监控主机,由监控主机控制显示单元显示室内SF6最高值及对应机号和O2最低值及对应机号,最后显示室内是否安全,同时语音播报显示内容。专为多个入口而设计,一般安装在场所入口处,为工作人员在进入每个入口时都能及时播报和显示场所内状态和安全情况。

产品特点

先进的传感器技术:采用超声波测速技术,可宣检测SF6气体浓度。

多重检测功能:主要针对SF6气体泄漏和缺氧状况进行检测,并兼有温度,湿度等环境数据的辅助功检测功能,完全符合《电业安全工作规程》要求。

早期现场报警技术:微量检测技术能发出早期现场警报,并指示气体泄漏位置,及时通知危险地点内人员疏散,寻找及消除泄漏源,保护运行设备。

现场总线设计:一根电缆连接所有采集器及主机,可分立可组合,具有很高的现场适应性。

多点组网检测:最多128点同时检测(可根据用户需求扩展),满足现场环境需要,提高检测可靠性。

远程控制能力:数据可传送到远方控制中心,控制中心也可直接远程查询、控制监控系统。

开放性设计:可方便组成远程监控系统,实现遥测、遥控功能;系统通讯采用标准通信规约,系统可方便接入综合监控系统或其它系统。

长寿型设计:充分利用单片机的工作灵活性,传感器采取间歇式工作测量,大大提高了传感器的工作稳定性和使用寿命。

历史数据记录和查询:大容量数据存储器,可通过笔记本电脑等外高进行快捷查询。

自动语音提示、报警:自动语音提示实时检测结果,加强现场工作人员的直观感觉。

免维护设计:整机无可调节器件,选用高等级、高品质的元器件,具有优异的抗干扰性能。

技术参数

工作环境:--30℃~+65℃,环境湿度≤95%,海拔2000米以下
工作电源及功耗:AC/DC 185~265V  主机﹤20VA
变送器:﹤5W
SF6气体泄漏报警值:缺省1000ppm,可根据需求执行设置,报警误差﹤5%(V/V)
氧含量检测范围:0~25%(V/V), ﹤0.5%(V/V)  低于18%报警
风机启动SF6气体泄漏时自动通风
氧气含量≤18%时风机自动启动
自动定时排风可手动强制启动风机排风
温度测量范围:-20℃ ~ +99℃
湿度测量范围:0~99%RH
报警输出触点功率:AC220V/3A
风机输出触点功率:AC220V/3A(增加风机控制器为30A)
绝缘性能>10MΩ(外壳与电源间)
抗电强度>2000V(外壳与电源间)
外观尺寸主机:400*270*84    风控:350*250*150  采集器:238*90*36
RTU通讯标准RS485、RS232接口,波特率4800BPS
红外光谱技术(IAC510)红外光谱吸收技术(又称激光技术)的原理是SF6作为温室气体,对特定波段的红外光有很强烈的吸收特性。红外光谱技术的特点是成本高,结构复杂,灵敏度高,不受环境的影响和干扰,对环境的温度和湿度的变化所带来的检测误差很小,由于其是采用主动抽取测试点气体的原理,带来的效果是发现泄漏早,反应迅速。同时系统结构对工程实施中的布线也带来了很大的方便。
