一、概述
六氟化硫点型气体探测器是我公司最新研制开发的探测器,用于长期连续监测空气中气体的含量,安装在气体易泄漏的场所。可与本公司的SF6气体报警控制器相连,组成完整的气体监测系统。
该探测器完全按照GB15322.1-2003、GB12358-2006、JJG6932011严格设计而成,具有高稳定性,低功耗,抗干扰性。特别适用于工作环境恶劣,工作人员不易靠近的易燃易爆场所。是保证财产和人身安全的理想监测仪器。
二、主要功能
⑴ 完成对传感器的转换供电。
⑵ 完成气体浓度——电信号的转换。
⑶ 完成模拟信号——数字信号转换。
⑷ 完成浓度值转换,通过判断产生报警标志、故障标志。
⑸ 实现浓度值、标志位的上传,供ARD800型气体报警控制器判断、显示记录、输出等。
⑹ 通过总线控制器下发命令可实现探测器报警定值设置、地址修改或查阅。
三、主要技术指标
⑴ 检测原理:催化燃烧式、电化学式、半导体式、红外线式
⑵ 检测气体、测量范围、报警点:见标牌
⑶ 电源:DC24V
⑷ 功耗:1.2W
⑸ 环境: 温度:可燃:-40℃-70℃
                毒性:-20℃-50℃
湿度:≤95%RH
⑹ 大气压力:86KPa -106KPa
⑺ 绝缘电阻:正常环境时≥100MΩ
             湿度为94%RH时≥1MΩ
⑻ 工作方式:连续
⑼ 防爆方式:隔爆
⑽ 取样方式:扩散
⑾ 贮存: 温度:-500C—800C
湿度:≤95%RH
⑿ 寿命:三年
⒀ M-Bus信号传输距离<1200m(二芯屏蔽双绞线,线径≥0.75mm2时)
四、工作原理SF6http://www.qitijianlouyi.cn/
探测器主要由传感器、单片机、运算放大电路、通讯芯片等组成。传感器将气体浓度转换为模拟电信号,然后将模拟电信号通过运算放大电路、单片机转换为数字信号,最后通过通讯芯片转换为M-Bus标准信号,上传给控制器。
五、安装须知
⑴ 该探测器在DC24V供电时,电流50mA,电压≤18V时将不能正常工作,根据上述条件,结合现场安装情况选用供电线。
铜的电阻率0.0174Ωmm2/m
⑵ 根据距离远近选择合适线径,建议选用0.5mm2以上的双绞铜线作通讯供电线。
六、安装说明
⑴ 安装位置
将探测器安装在可能有气体泄漏的区域中,探测器安装必须牢固。探测器安装高度宜高出释放源(0.5~2)m处。为了正确使用探测器并防止其故障的发生,请不要安装在以下位置:
a、直接受蒸汽、油烟影响的地方;
b、给气口、换气扇、房门等风量流动大的地方;
c、水汽、水滴多的地方;
d、温度在-40℃以下或70℃以上的地方;
e、有强电磁场的地方。
⑵ 安装方法
根据探测器的安装位置,用两个M6膨胀螺栓把固定架固定在墙壁或其他支撑物上,探测器应可靠接地。
⑶ 接线
接线要采用高度屏蔽线,防止电信号被干扰,打开探测器盖,将电缆穿入探壳内,前端剥皮50mm,线芯依次排开,根据实测截取多余的长度,剥线长度10mm。拔下接插件,用Φ3的小型螺丝刀,将拨好的导线依次固定到接插件内。接线顺序:T+(红线)、T-(黑线)、机壳地(电缆的屏蔽网)依次接控制器对应端子。T+、T-接线无反正。接好线后用防爆胶泥将电缆线出口密封,紧固好机壳。









可燃                         毒性


七、故障诊断
⑴ 供电电源不能低于18V,不能正常工作时首先检测电源。
⑵ 出现通讯故障时检查接线。
⑶ 地址号重复,易出通讯故障。
⑷ 数值不准,有可能是传感器老化失效。
八、更换元件一览表(见下图)
序号 名称 型号
1 PIC16F690 SOIC
2 TD1509PR SOIC
3 SMBJ43CA TVS
4 TD1509P5 SOIC
九、通电调试和校准:
⑴ 通电:探测器在与配套控制器连接通电后,控制器显示数值“0”或个位数值(通电20分钟后可回到“0”,这属于正常情况,请放心使用),即为正常工作状态。如否,请检查接线是否正确。
⑵ 调零:在清洁的空气环境中,通电预热20分钟后,配接控制器发出调零命令,自动调零。详情见配接控制器说明书。
特别注意:毒性探测器凋零:在清洁的空气环境中,通电预热20分钟后,转动线路板上“Z”电位器,实现调零。
⑶ 校准:为保证测量数值的精确,仪器连续运行3个月必须进行重新标定校准。方法:通入标准气体看液晶屏显示。若显示数值不在+3%范围时,通过配接控制器对其进行“标定”操作,详情见配接控制器说明书;若数值不能标定到该范围内,请更换传感器或与我公司联系。
十、维修与保养
⑴ 保持探测器表面清洁,以免堵塞,影响使用。
⑵ 经常检查探测器有无意外进水,以免检测元件浸水,影响其性能。
⑶ 请不要用大量燃气直冲探测器。
⑷ 用户和非专业人员不许随意拆卸该仪器。
⑸ 仪器出现故障,用户不便修理时,请将整机送回我公司修理或及时通知我公司派专业人员检修。
⑹ 本仪器保修壹年,终生服务。




济南东信电子科技有限公司
JiNan DongXin Electronic Technology Co., Ltd.

地址:山东·济南
邮政编码:250000
客户服务电话:0531-85828303
公司官方网站:http://www.qitijianlouyi.cn/




济南东信电子科技有限公司
为正确的使用本设备,请在使用前仔细阅读本说明书,并妥善保管以供今后参考。

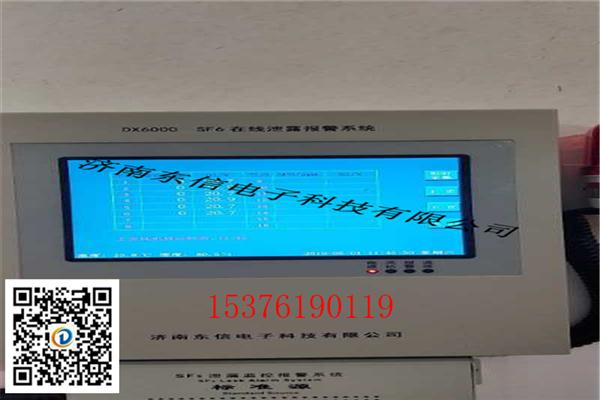

SF6浓度报警_小区变SF6_六氟化硫气体报警器由控制器、探测器、信号电缆等组成配套使用,为壁挂固定式。每路探测器监测环境为半径1平方米,可根据自己的需求来选择需要气体报警控制器与探测器的数量。
