核电站SF6检测报警装置

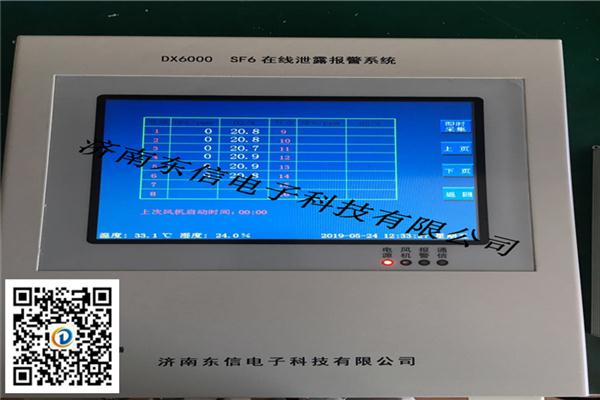

气体报警控制器参数：
1.概述
气体报警控制器，功能实用、操作方便，可以与 气体探测器配套组成工业用
控制器为非防爆产品，应安装在非防爆场合，采用壁挂式安装。
特点：
液晶显示，全中文菜单操作；
单回路 2 总线通讯，信号无极性设计，具有自动保护功能，系统抗
干扰能力强，布线经济，安装方便；
自动故障检测，能准确指示故障部位及类型；
可自动检索探测器类型和报警点，实现%LEL / ppm / %vol 多类型
探测器在同一系统监控，无需设置；
内置大容量数据存储，能记录 999 条报警信息、100 条开机时间信
息以及 100 条关机时间信息，信息掉电不丢失；
RS485 总线通讯接口（选配，标准 Modbus/RTU 协议），能实现与上
位机控制系统联网，实现异地监控，大大提高可监控的及时性、准
确性；
内置 2 组继电器触点信号输出，可联动控制排风扇或电磁阀等设备。
联动信号可手动或自动输出。
SF6http://www.qitijianlouyi.com/
气体报警控制器
2.主要技术指标
安装方式：非防爆场合的壁挂式安装
工作电压：主电：AC220V±15%,50-60Hz
备电：36VDC/2.2AH
功 耗：≤10W
工作温度： 0℃～40℃
工作温度： -10℃～50℃
工作湿度： 10%RH～95%RH
容 量：≤9
信号传输：36V 无极性两总线
连接线缆：≥RVS 2*2.5mm2
(双绞线)
信号传输距离：≤1000m
报警声音：≥75dB
报警方式：声、光报警
声音报警：分故障报警，浓度报警两种不同的声音
光 报 警：通过 LED 显示出系统状态（报警、故障）、电源状态（主电故
障、备电故障、充电故障）
联动输出：两组继电器输出（容量：5A/250VAC 或 5A/30 VDC）其中一组
为保持型常开常闭，另一组脉冲型常开常闭；
上位通讯接口：RS485 总线通讯接口（选配），支持 Modbus/RTU 协议）
代码及含义：“E0” 显示板和输出板不通讯
“E1” 当前地址探测器传感器故障
“E2” 当前地址探测器通讯故障
“E3” 当前地址探测器存储芯片故障
“E6” 时钟芯片故障
“E7” 存储芯片故障
“E8” 连接探测器的回路短路
OFF 探测器屏蔽
重 量：1.8kg
外形尺寸：288mm×220mm×86mm
气体探测器参数：
主要特点
测量准确
传感器采用进口气体敏感元件，精度高，零点漂移小，抗中毒性能好。
防爆型设计
可用于工厂条件的1、2区危险场合。
维修方便
传感器采用数字化模组设计，现场更换时无需校零、标定。
声光报警（选配）
可选配专用的防爆声光报警灯，实现现场声光报警。
技术参数
电气
供电电源：DC36V±15%
最大功率：＜1W
通讯方式：M-BUS 总线
信号输出：一组无源常开信号
连接线缆：RVS 2×2.5mm2
准 确 度：±5%FS
检测原理：红外式
响应时间：红外式 T90＜90s
检测气体：六氟化硫 SF6
检测量程：0-1000ppm
低报报警：80ppm （可调，以出厂为准）
高报报警：260ppm（可调，以出厂为准）
环境
IP等级：IP65
工作温度：-40℃～70℃
湿度范围：10%RH～95%RH
压力范围：86Kpa～106Kpa
存储温度：-25℃～55℃
结构
材料：铸铝
防爆连接螺纹：G3/4”内螺纹
外形尺寸：190mm×130mm×75mm
重量：1.5kg
安装原则：
有毒气体探测器与释放源的距离：室内不宜大于 1 米，室外不宜大于 2 米。
探测器选点应选择阀门、管道接口、出气口或易泄漏附近方圆 1 米的范围内，尽可能靠近，但不影响其他设
备操作。
探测器应安装在气体容易泄漏、易流经的场所，及容易滞留的场所，安装位置应根据被测气体的密度、安装
现场气流方向、温度等各种条件来确定。。
检测比空气重的气体（例如SF6）时，推荐探测器安装高度应高出地坪(或楼板面)0.3～0.6m，且与释
放源的水平距离宜小于 5m。安装过低易造成探测器进水；过高则超出了气体易于积聚的高度。
