sf6在线监测报警系统
一、系统概述
SF6气体泄漏监控子系统主要对SF6气体为绝缘介质的高压电器设备场所内进行环境监测。当场所内设备发生SF6气体泄漏时，由于SF6气体的密度是空气的5倍，积累于底层空间，并造成局部缺氧，引起严重事故。为此：《电业安全工作规程》（发电厂和变电站部分）特别规定，工作人员进入SF6配电装置室低位区或电缆沟进行工作必须保证SF6气体浓度小于1000ppm，含氧量不低于18%及周围环境相对湿度80%，同时必须开启通风系统。
sf6在线监测报警系统
主要功能

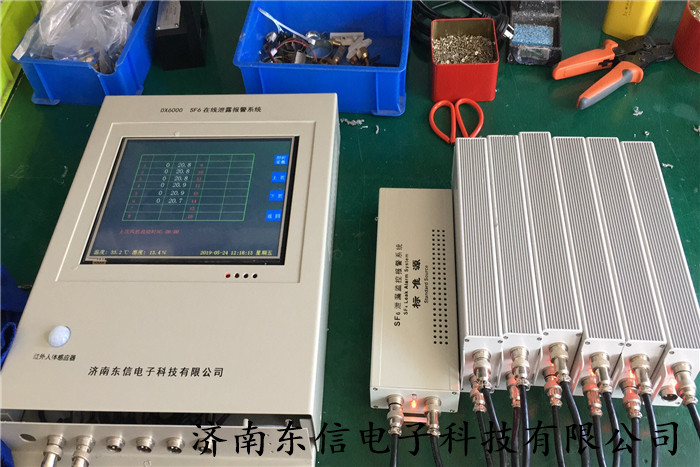

监控报警主机主要用于对下采集实时数据(包括控制器在内),对这些数据进行保存和管理，具有判断现场数据是否超出设定报警阀值的功能，超出则进行报警输出，启动风机进行通风或启动除湿进行除湿,同时声光报警器进入报警状态，并能接收入口处人员入室启动风机进行通风的功能。并可随时接收一体化信息平台的访问； 监控报警主机的液晶显示屏显示现场实时数据、历史数据、历史报警数据和报警时间等各种参数；还可采用键盘/触模屏实现项目设置、时间设置、阀值设置、定时采集设置、定时启动风机设置,还设有人体感应启动液晶显示屏背光及语音播报实时数据等多种配置和管理功能。并能支持外置显示屏状态显示及语音播报功能；
主要参数
◆连接测点： SF6检测点30个，风机控制点1个；
◆继电器报警输出： 1路有源常开触点输出；
◆防护等级： IP45；
◆工作电源及整机功耗： AC/DC 85V~265V；<15W；
◆输出电压： DC/24V；
◆通信协议及通信接口： ModbusRTU协议；CRC16校验；RS-485接口；
◆系统设置： 支持报警阀值、系统时间、采集点数、采集间隔时间、风机启动时间等设置；
◆检测间隔： 出厂设置：1分钟（1s～24h范围内可选）；
◆数据存储： 存储历史数据、报警数据、风机动作数据；
◆风机启停： 支持人体检测，手动/定时/自动/风机启停；
◆机箱材质： 优质金属机箱；
◆工作环境： 室内，温度：-30℃～+60℃，湿度：≤95﹪RH；
