1. 信号输出

信号输出:RS485 (MODBUS RTU)输出。

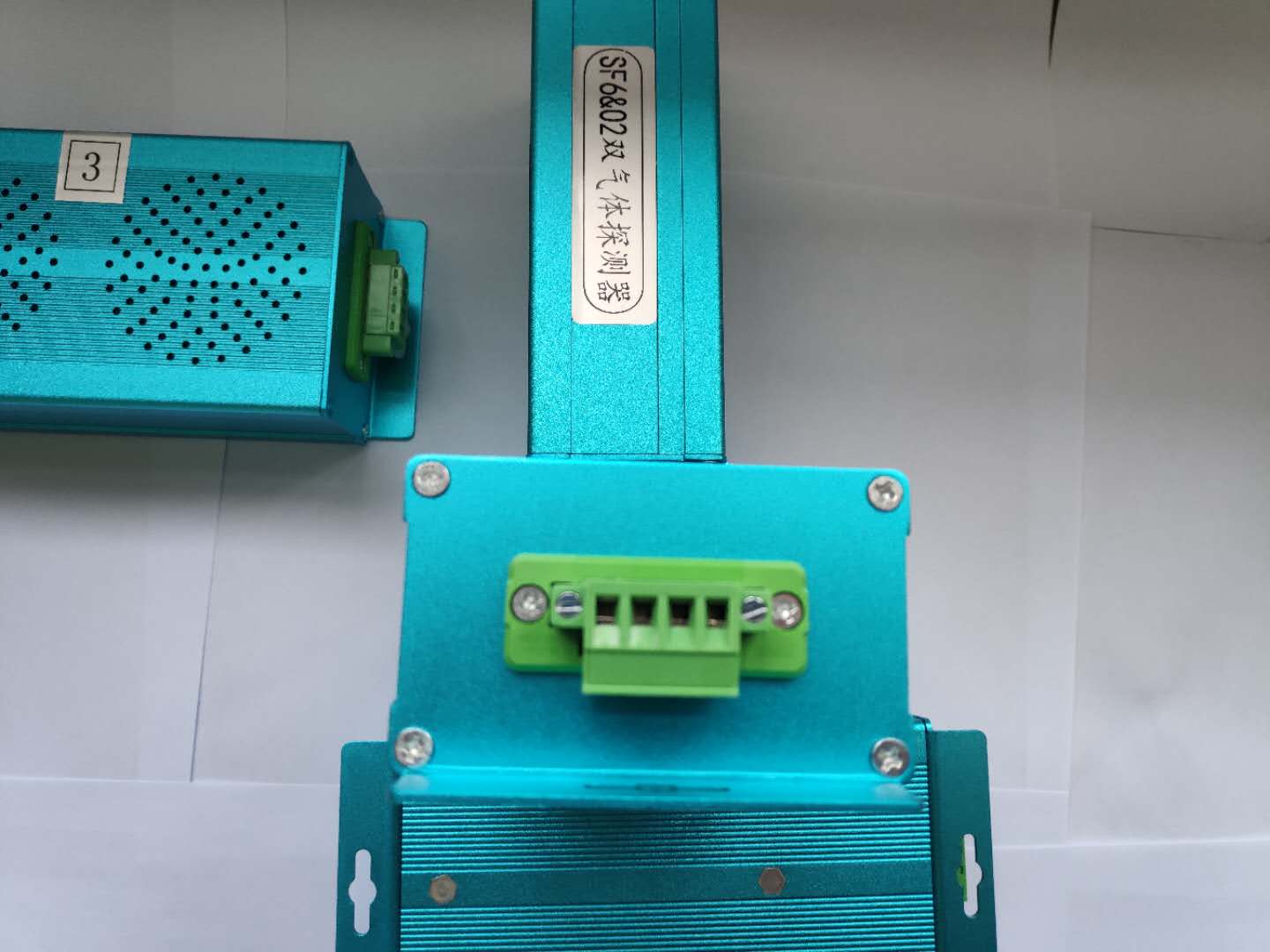

接口定义:采用 4 芯的 2.54 间距的插座作为用户接口。J2 为 485 接口,端子定义为:VCC GND A B
注:当模组为冷启动时,开机后二分钟内数字输出与模拟输出的浓度值信号不作为测量依据。
4.信号输出 信号输出:RS485 (MODBUS RTU)输出。 接口定义:采用 4 芯的 2.54 间距的插座作为用户接口。J2 为 485 接口,端子定义为:VCC GND	A	B 注:当模组为冷启动时,开机后二分钟内数字输出与模拟输出的浓度值信号不作为测量依据。
标准Modbus Rtu信号 SF6+O2一体式探测器
DX6000H-ST 是一款多气体传感器模组,可以同时检测 SF6 和 O2 两种气体, SF6 采用 NDIR 红外吸收检测原理,O2 采用电化学原理。该模组采用 MEMS 光源、特殊结构的光学腔体和双通道探测器,实现空间双光路参比补偿,微处理器进行信号采集、处理和输出。DX6000H-ST 具有很好的选择性,高灵敏度,寿命长, 低功耗;内置温度传感器,可进行温度补偿;采用 485 输出。
标准Modbus Rtu信号 SF6+O2一体式探测器

 技术参数


1.1 工作条件

描述 符号 数值 单位
储存温度 Tstg -20 to 50 °C
工作温度 TA -20 to +50 °C
工作湿度 HA 15 to 90 %RH 无凝结
工作压力 PA 0.8 to 1.2 atm

1.2 电气特征

描述 符号 最小 典型 最大 单位
供电 Vs 9 12 18 V
工作电流 I 100 120 150 mA


1.3 性能参数

描述(SF6) 典型 单位
探测范围(可定制) 1500 ppm

测量精度
±20 或者±5%真
值取大者

ppm
分辨率 8 ppm

T90
/ / /
扩散 30 S

重复性
零点 <±50 ppm
50% FS <±5%测量值


描述(O2) O2 单位
探测范围 0-25%VOL
PPM
分辨率 0.1%VOL
T90 扩散式 15
/ / /
