DXT200六氟化硫点型气体探测器是我公司最新研制开发的探测器,用于长期连续监测空气中气体的含量,安装在气体易泄漏的场所。可与本公司的ARD800型气体报警控制器相连,组成完整的气体监测系统。
该探测器具有高稳定性,低功耗,抗干扰性。特别适用于工作环境恶劣,工作人员不易靠近的SF6所。是保证财产和人身安全的理想监测仪器。
二、主要功能
⑴ 完成对传感器的转换供电。
⑵ 完成气体浓度——电信号的转换。
⑶ 完成模拟信号——数字信号转换。
⑷ 完成浓度值转换,通过判断产生报警标志、故障标志。
⑸ 实现浓度值、标志位的上传,气体报警控制器判断、显示记录、输出等。
⑹ 通过总线控制器下发命令可实现探测器报警定值设置、地址修改或查阅。
三、主要技术指标
⑴ 检测原理:催化燃烧式、电化学式、半导体式、红外线式
⑵ 检测气体、测量范围、报警点:见标牌
⑶ 电源:DC24V
⑷ 功耗:1.2W
⑸ 环境: 温度:可燃:-40℃-70℃
                毒性:-20℃-50℃
湿度:≤95%RH
⑹ 大气压力:86KPa -106KPa
⑺ 绝缘电阻:正常环境时≥100MΩ
             湿度为94%RH时≥1MΩ
⑻ 工作方式:连续
⑽ 取样方式:扩散
⑾ 贮存: 温度:-500C—800C
湿度:≤95%RH
⑿ 寿命:三年
⒀ M-Bus信号传输距离<1200m(二芯屏蔽双绞线,线径≥0.75mm2时)
四、工作原理
探测器主要由传感器、单片机、运算放大电路、通讯芯片等组成。传感器将气体浓度转换为模拟电信号,然后将模拟电信号通过运算放大电路、单片机转换为数字信号,最后通过通讯芯片转换为M-Bus标准信号,上传给控制器。
五、安装须知
⑴ 该探测器在DC24V供电时,电流50mA,电压≤18V时将不能正常工作,根据上述条件,结合现场安装情况选用供电线。
铜的电阻率0.0174Ωmm2/m
⑵ 根据距离远近选择合适线径,建议选用0.5mm2以上的双绞铜线作通讯供电线。
六、安装说明
⑴ 安装位置
将探测器安装在可能有气体泄漏的区域中,探测器安装必须牢固。探测器安装高度宜高出释放源(0.5~2)m处。为了正确使用探测器并防止其故障的发生,请不要安装在以下位置:
a、直接受蒸汽、油烟影响的地方;
b、给气口、换气扇、房门等风量流动大的地方;
c、水汽、水滴多的地方;
d、温度在-40℃以下或70℃以上的地方;
e、有强电磁场的地方。
⑵ 安装方法
根据探测器的安装位置,用两个M6膨胀螺栓把固定架固定在墙壁或其他支撑物上,探测器应可靠接地。

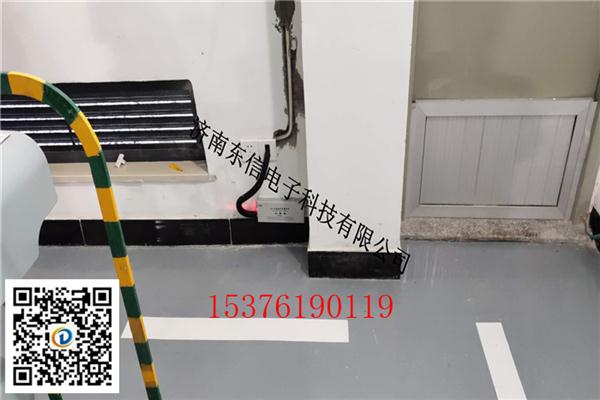

系统的连接与安装壁挂式主机:一般安装于主控室内专用屏柜上或GIS室门口,高度便于观察显示窗及操作为宜,连接AC220V电源及通讯电缆、报警灯及风机控制器。SF6+O2探测器一般根据气室分布情况进行布点,安装地面上或距地面5-10cm的槽钢上,确保能及时监测现场环境情况。声光报警灯:安装在出入门的上方或主机的上方或其他合适位置风机控制器:安装在主机一侧或其他合适位置
