统的连接与安装
●壁挂式主机：一般安装于主控室内专用屏柜上或GIS室门口，高度便于观察显示窗及操作为宜，连接AC220V电源及通讯电缆、报警灯及风机控制器。

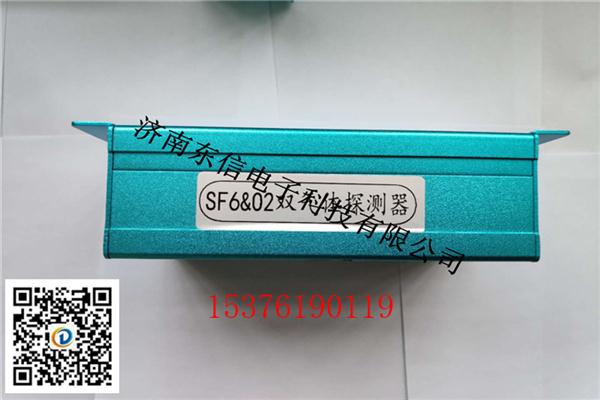

●SF6+O2探测器一般根据气室分布情况进行布点，安装地面上或距地面5-10cm的槽钢上，确保能及时监测现场环境情况。
●声光报警灯：安装在出入门的上方或主机的上方或其他合适位置
●风机控制器：安装在主机一侧或其他合适位置
系统主要技术特性
（1）功 耗：≤10W
工作电压：AC220V±15%,50Hz±1%
（2）工作环境
温度范围：-20℃～+55℃
湿度范围：≤99%RH
大气压力：86kPa～106kPa
（3）SF6测量指标
测量范围：0～1500ppm
测量精度： ±5%或者±20真值取大者
分辨率：1ppm
（4）氧气测量指标
检测浓度：0～25%
氧气浓度报警点：18%
氧气测量精度：±0.3%
（5）其它指标
开关量输出容量：24V/48V/110V/220V
风机输出触点电流:45A（可根据用户需求定制）
风机通风时间设定：可设置，默认15MIN/次
通讯方式： RS-485总线方式，通用电力通信规约
注意事项
设备安装、操作和维护之前务必仔细阅读本技术手册。安装及操作必须严格遵守相关标准。
探测器的任何操作都必须由专业人员执行。严禁带电操作（如安装、零部件更换等）
不能安装在环境非常潮湿的场所
环境尽量做到无油烟，无粉尘，
传感器内部可能含有腐蚀性溶液，处理时应特别小心。
勿擅自拆卸仪器。
切勿将探测器置于超范围的温度下工作。
传感器禁止高浓度气体的冲击。
传感器使用寿命到期时，应及时更换传感器。
